Perkakas Uji Kekerasan Beton, Hammer Test Proceq Schmidt Hammer, Type N



Hammer test yaitu suatu alat pemeriksaan mutu beton tanpa merusak beton, metode ini akan diperoleh cukup banyak data dalam waktu yang relatif singkat dengan biaya yang murah.

Metode pengujian ini dilakukan dengan memberikan beban intact (tumbukan) pada permukaan beton dengan menggunakan suatu massa yang diaktifkan dengan menggunakan energi yang besarnya tertentu. Jarak pantulan yang timbul dari massa tersebut pada saat terjadi tumbukan dengan permukaan beton benda uji dapat memberikan indikasi kekerasan juga setelah dikalibrasi, dapat memberikan pengujian ini adalah jenis "Hammer".

Alat ini sangat berguna untuk mengetahui keseragaman material beton pada struktur.

Alat ini sangat peka terhadap variasi yang ada pada permukaan beton, misalnya keberadaan partikel batu pada bagian-bagian tertentu dekat permukaan. Oleh karena itu, diperlukan pengambilan beberapa kali pengukuran disekitar setiap lokasi pengukuran, yang hasilnya kemudian dirata-ratakan.


 Schmidt Hammer, Type N



The Schmidt® palu asli, tipe N, dirancang untuk pengujian non-destruktif item beton 4 "(100mm) atau lebih dengan ketebalan, atau beton dengan ukuran partikel maksimum kurang dari atau sama dengan 1,25" (32mm). Hal ini dirancang untuk menguji beton dalam berbagai kekuatan tekan 1450 untuk 10.152 psi (10-70 N / mm2) dan energi dampak dari tes ini adalah 1,6 ft-lbs (2,207 Nm). (Jenis N) Schmidt hammer ditekan terhadap struktur beton dan nilai-nilai rebound yang ditampilkan pada skala geser mekanik. Nilai-nilai ini kemudian dapat berkorelasi dengan kuat tekan dengan menggunakan grafik tabel konversi ditempelkan palu. Palu Schmidt asli dikenal karena daya tahan dan akurasi.

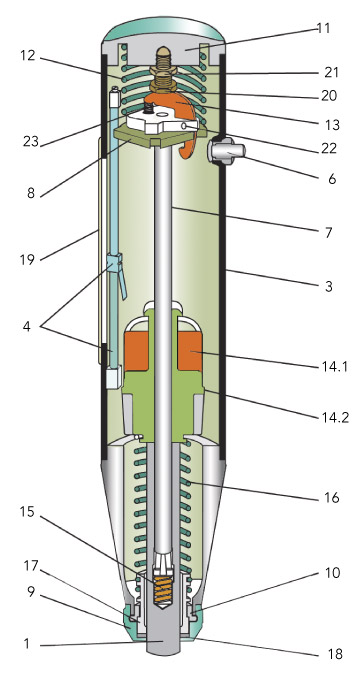

Specs Chart H-2975 Replacement Parts


Key Description Part#
1 Impact Plunger H-2975.1
3 Housing, complete H-2975.3
4 Rider with Guide Rod H-2975.4
6 Push-button, complete H-2975.6
7 Hammer Guide Bar H-2975.7
8 Guide Disk H-2975.8
9 Cap H-2975.9
10 Two-part Ring H-2975.10
11 Rear Cover H-2975.11
12 Compression Spring H-2975.12
13 Pawl H-2975.13
14 Hammer Mass H-2975.14
15 Retaining Spring H-2975.15
16 Impact Spring H-2975.16
17 Guide Sleeve H-2975.17
18 Felt Washer H-2975.18
19 Acrylic Window H-2975.19
20 Trip Screw H-2975.20
21 Lock Nut H-2975.21
22 Pin H-2975.22
23 Pawl Spring H-2975.23
